背景描述

通过DevOps云产品，可以创建从源代码获取到项目构建、测试和部署上线的全流程自动交付流水线，大大缩短交付周期，提升交付效率。本文将以2048游戏应用程序为例，介绍如何快速通过DevOps流水线在构建并发布应用程序镜像后，通过YAML部署该应用程序。

本实践方案中，流水线各项规划信息规划如下：

流水线-YAML部署2048游戏镜像
Source阶段	项目代码使用 jack-2048.git 仓库下的 master 分支代码
Build阶段	通过“构建并发布镜像”类型任务构建2048游戏镜像 * Dockerfile文件路径：名为 Dockerfile 的文件，其直接放置在代码仓库根目录下，方便任务获取 * 镜像名称：jack-2048 * 镜像版本：alpha-${BUILD_ID} * 工作空间：devops
Deploy阶段	通过“通过YAML部署”类型任务部署2048游戏 * YAML文件：名为2048_env.yaml的文件。其直接放置在代码仓库根目录下，方便任务获取 * 访问域名：2048.example.cn

前提条件

DevOps流水线需要预先配置承载其运行的Kubernetes集群，具体步骤请参考配置集群。
DevOps流水线需要预先关联应用程序源代码的代码仓库，具体步骤请参考配置代码仓库。

本DevOps流水线需要预先制作用于构建镜像的Dockerfile文本文件，并放置在代码仓库的根目录下。本实践方案中，根据规划信息Dockerfile文件的内容如下：

  FROM hub.ecns.io/devops/jack-2048:latest

  COPY 2048 /var/lib/nginx/html/

  COPY nginx.conf /etc/nginx/nginx.log.conf

  COPY nginx.8880.conf /etc/nginx/nginx.8880.conf

  EXPOSE 80

  CMD ["nginx", "-c", "/etc/nginx/nginx.8880.conf"]

本DevOps流水线需要预先制作用于YAML部署的 2048_env.yaml 文件，并放置在代码仓库的根目录下。本实践方案中，根据规划信息2048_env.yaml文件的内容如下。其中，image: hub.ecns.io/devops/jack-2048:alpha-${BUILD_ID} 参数配置中，devops 为流水线“构建”阶段所选择的工作空间，jack-2048 为流水线“构建”阶段所构建镜像的名称，alpha-${BUILD_ID} 为流水线“构建”阶段所构建镜像的版本。host: 2048.example.cn 参数配置中，2048.example.cn 为流水线“部署”阶段所规划的访问域名。

  ---
  apiVersion: apps/v1
  kind: Deployment
  metadata:
    name: jack-2048
  spec:
    selector:
      matchLabels:
        application: jack-2048
    strategy:
      rollingUpdate:
        maxSurge: 3
        maxUnavailable: 70%
      type: RollingUpdate
    template:
      metadata:
        labels:
          application: jack-2048
      spec:
        containers:
        - image: hub.ecns.io/devops/jack-2048:alpha-${BUILD_ID}
          imagePullPolicy: IfNotPresent
          name: jack-2048
          ports:
          - containerPort: 80
            protocol: TCP
  ---
  apiVersion: v1
  kind: Service
  metadata:
    name: svc-2048
    labels:
      application: jack-2048
  spec:
    ports:
    - name: port-2048
      port: 80
      protocol: TCP
      targetPort: 80
    selector:
      application: jack-2048
    type: ClusterIP
  ---
  apiVersion: networking.k8s.io/v1beta1
  kind: Ingress
  metadata:
    name: ing-2048
  spec:
    rules:
    - host: 2048.example.cn
      http:
        paths:
        - backend:
            serviceName: svc-2048
            servicePort: 80

操作步骤

在云平台的顶部导航栏中，依次选择[产品与服务]-[DevOps]-[流水线]，进入“流水线”页面。
在“流水线”页面中，单击页面上方的 创建流水线 ，弹出“创建流水线”对话框。
在“创建流水线”对话框中，选择“从零开始创建”后，单击 创建 ，进入“创建流水线”页面。

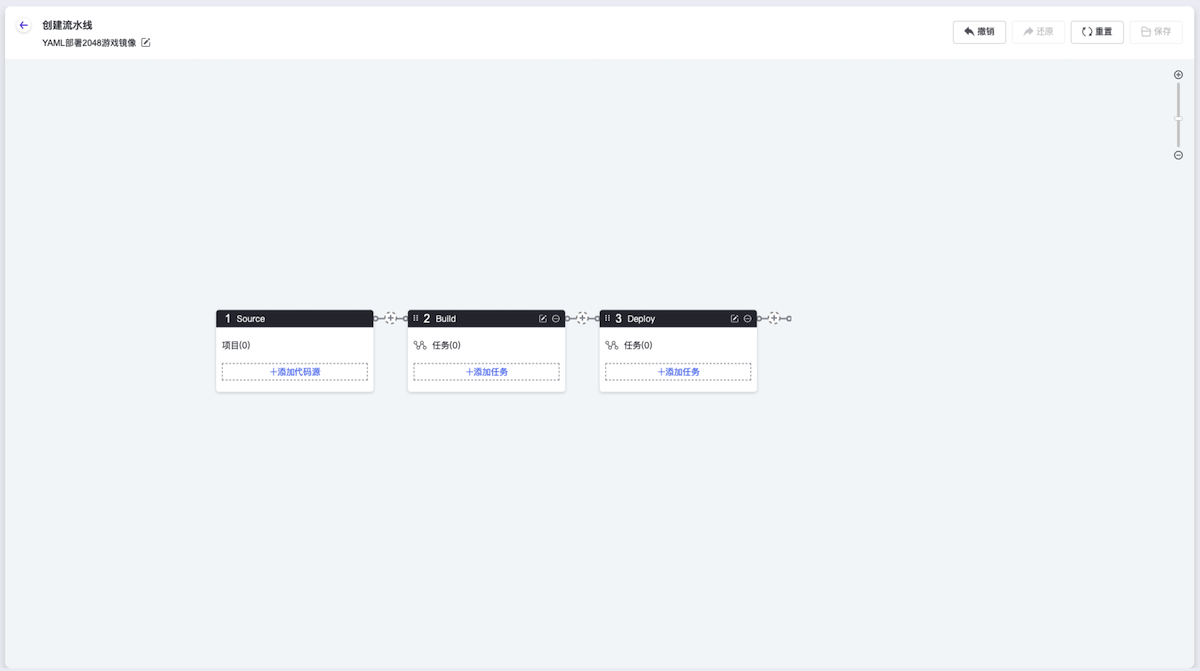

在“创建流水线”页面的画布中，根据本次业务需求配置“Source”、“Build”和“Deploy”阶段后，依次在各阶段完成以下任务配置。
1. 在“Source”阶段添加项目代码源。

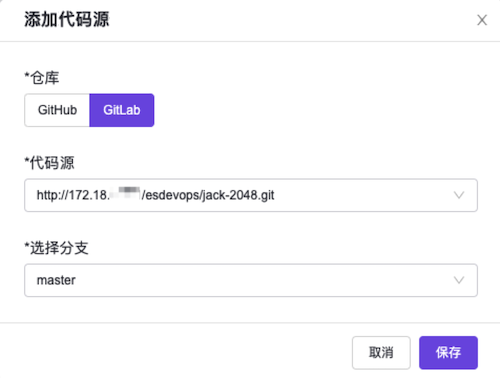

  在当前画布的“Source”卡片中，单击``添加代码源``，弹出“添加代码源”对话框。在该对话框中，配置代码源信息后，单击 保存 ，保存项目的代码源设置，并关闭对话框。
2. 在“Build”阶段添加“构建并发布镜像”任务。

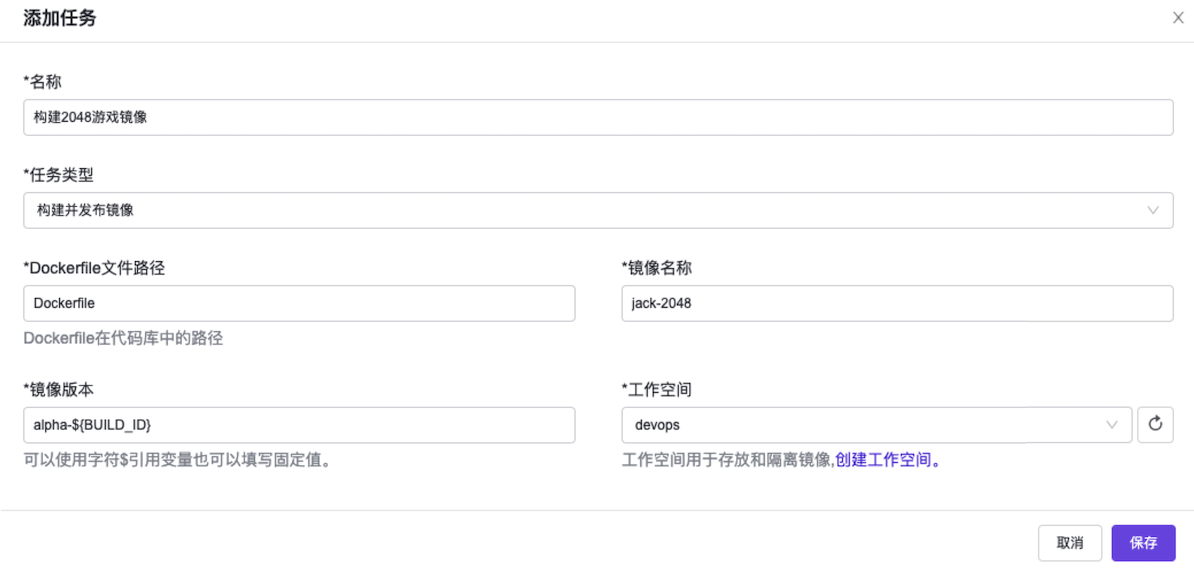

  在当前画布的“Build”卡片中，单击 添加任务 ，弹出“添加任务”对话框。在该对话框中，“任务类型”选择“构建并发布镜像”，“Dockerfile文件路径”输入“Dockerfile”，“镜像名称”输入“jack-2048”，“镜像版本”输入“alpha-${BUILD_ID}”，“工作空间”选择“devops”，并配置名称后，单击 保存 ，完成任务创建，并关闭对话框。
3. 在“Deploy”阶段添加“通过YAML部署”任务。

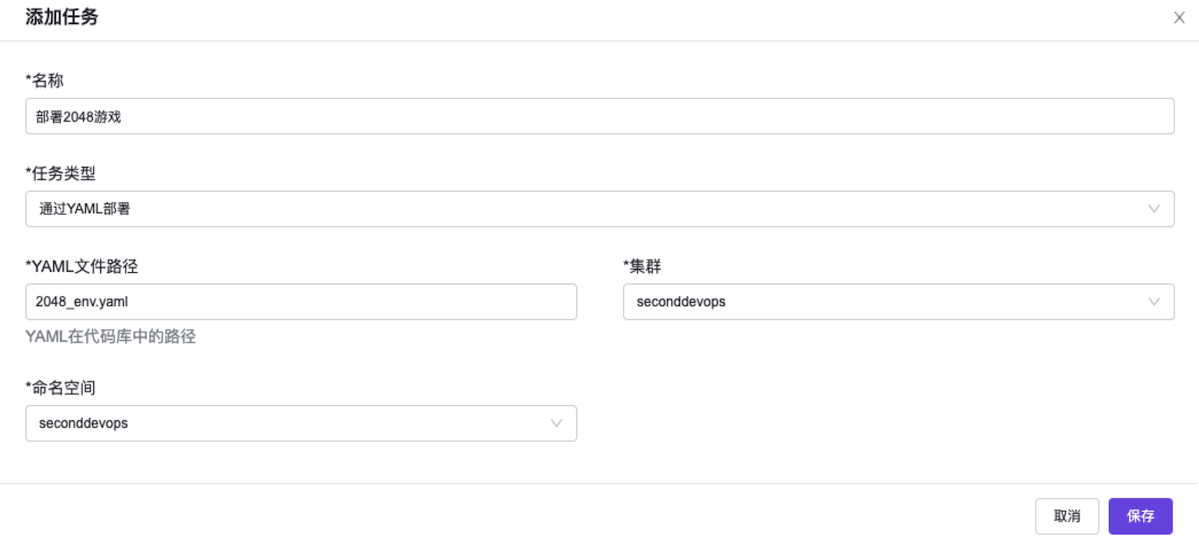

  在当前画布的“Deploy”卡片中，单击 添加任务 ，弹出“添加任务”对话框。在该对话框中，“任务类型”选择“通过YAML部署”，“YAML路径”输入“2048_env.yaml”，并配置名称和应用程序的部署目标集群及命名空间后，单击 保存 ，完成任务创建，并关闭对话框。
在“创建流水线”页面的画布中，单击画布右上方的 保存 后，在弹出的“保存”对话框中，选择保存方式后，单击 保存 ，完成流水线创建，并关闭当前页面。
执行流水线。

本实践方案中以手动触发方式为例，触发流水线执行。如需配置流水线自动触发，请参考配置流水线执行策略（可选）。
1. 在“流水线”页面中，单击上述流水线所在行的 执行 ，弹出“执行流水线”提示框。
2. 在“执行流水线”提示框中，单击 执行 ，执行该流水线，并关闭提示框。

结果验证

确认流水线成功执行。

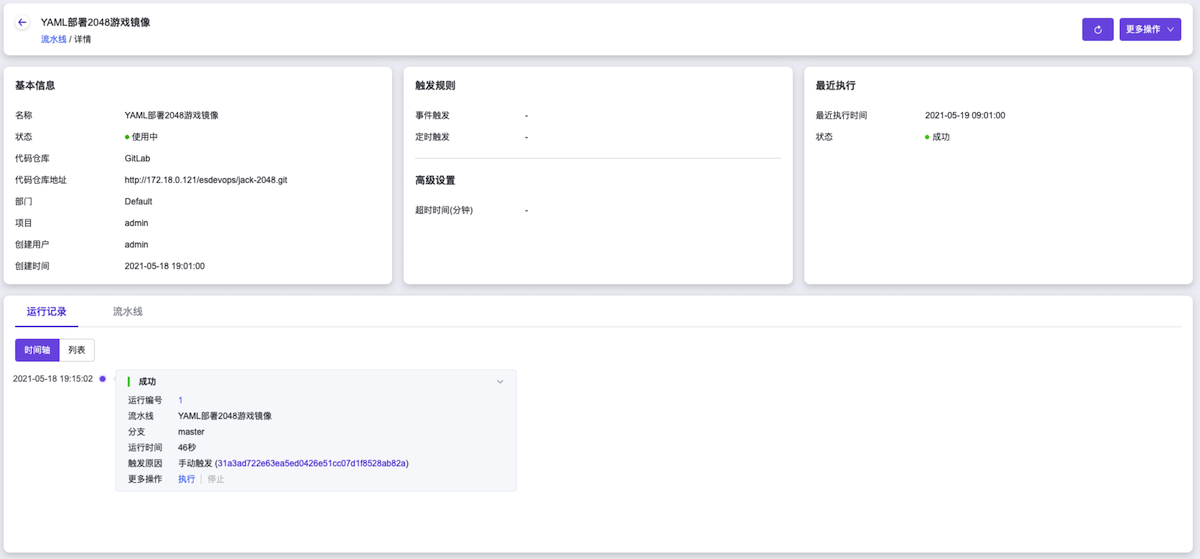

在“流水线”页面中，单击上述流水线名称，进入其详情页面。在详情页面的[运行记录]页签中，确认该流水线执行成功并记录此次“运行编号”。
确认镜像成功构建。

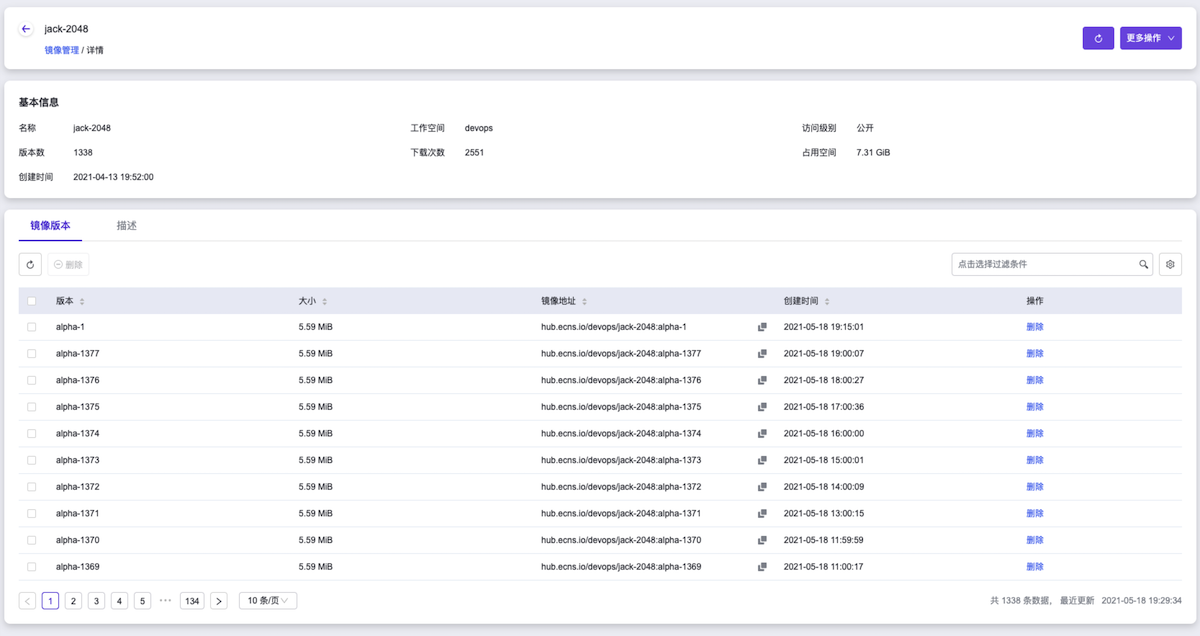

在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[容器镜像服务]，进入“镜像管理”页面。在该页面中，确认已生成名为“jack-2048”的镜像文件。然后，单击此镜像文件名称，进入其详情页面后，在[镜像版本]页签中，确认该镜像文件的生成版本为“alpha-<运行编号>”。
确认应用程序成功部署。

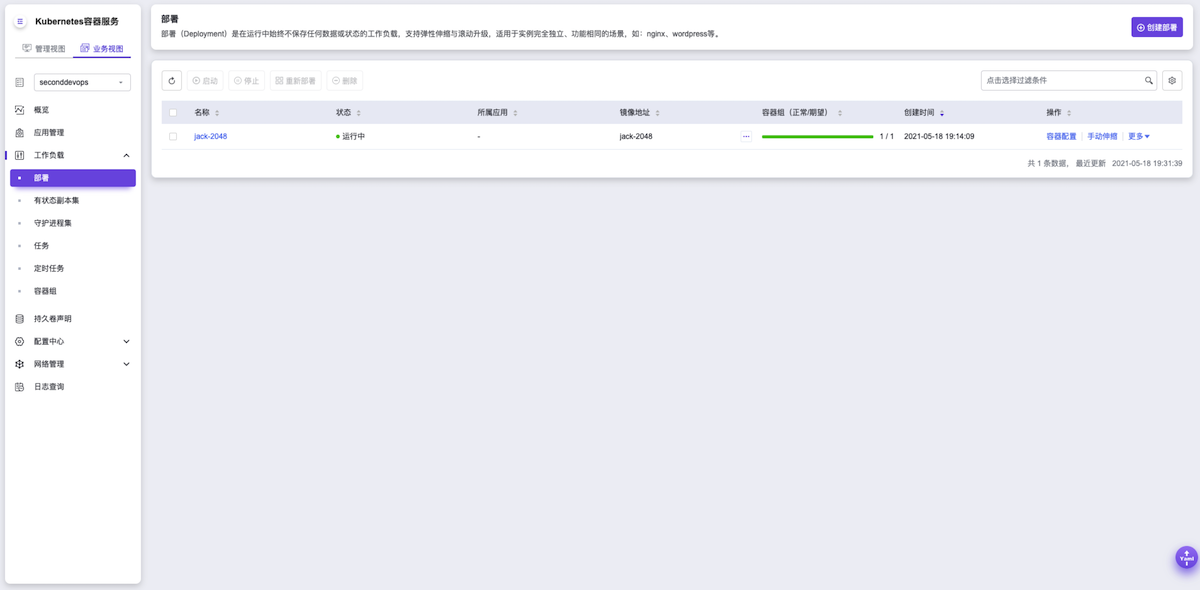

在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[Kubernetes容器服务]，进入Kubernetes容器服务页面后，再在该页面的左侧导航栏中，先选择“业务视图”以及该应用程序的所在项目、部署集群和命名空间，再选择[工作负载]-[部署]，进入部署页面。在该页面中，确认已生成名为“jack-2048”的部署且状态为“运行中”。
确认应用程序成功访问。

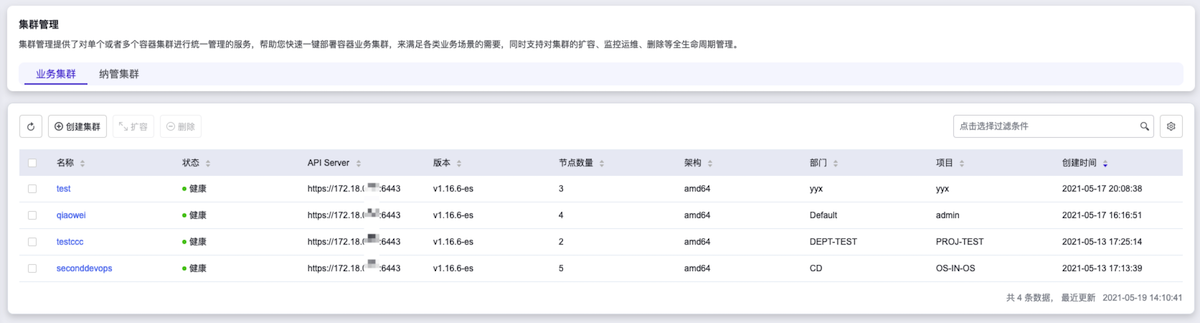

1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[Kubernetes容器服务]，进入“管理视图”的“集群管理”页面。在该页面中，查看并记录该应用程序所在Kubernetes集群的IP地址，即该Kubernetes集群所在行中，API Server列https://后的IP地址。

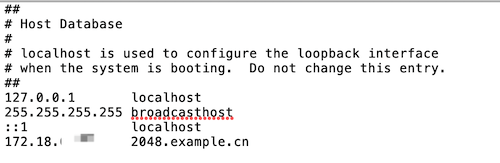

2. 在本地计算机的 hosts 文件中，添加该应用程序所在Kubernetes集群IP地址与YAML文件定义域名的访问映射。

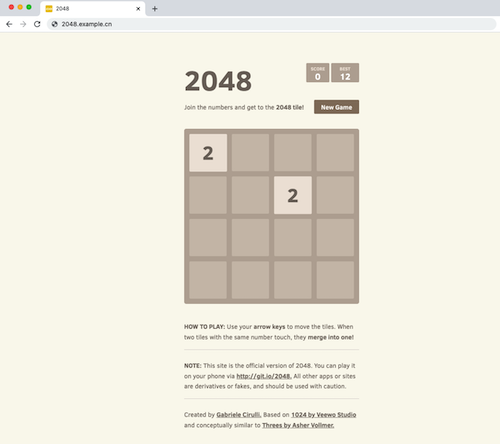

3. 在本地计算机的浏览器地址栏中输入YAML文件定义域名，访问部署的应用程序。
