一、对接包制作平台地址
连接北京实验室VPN, 使用LDAP登陆配置包制作平台对接包制作平台
二、对接包制作平台使用

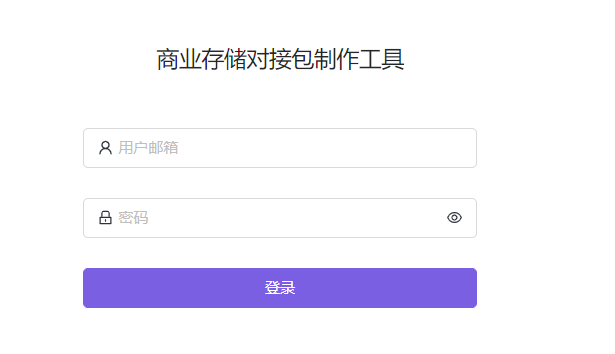

1. 用户登录
请使用LDAP账号以及动态密码登录
2. 首页介绍
分为左侧导航页以及右侧详情页两部分。
2.1 左侧导航栏：

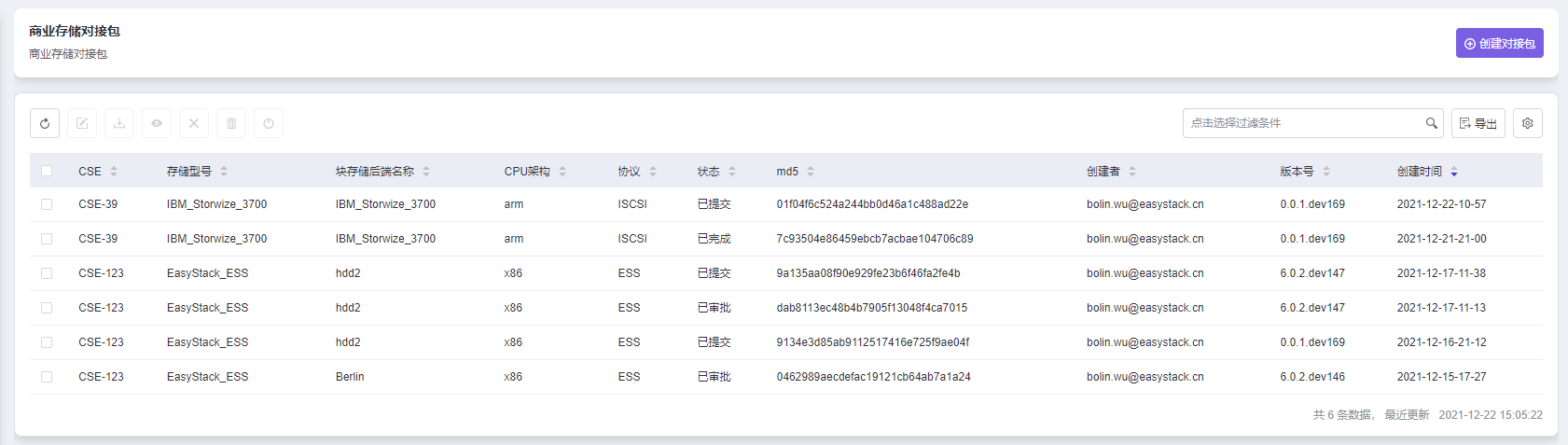

2.2 右侧详情页：显示当前用户已经制作的所有对接包。
3. 对接包制作

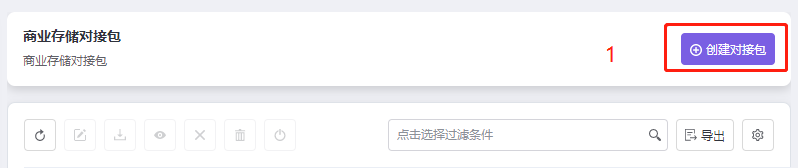

3.1 点击创建对接包：

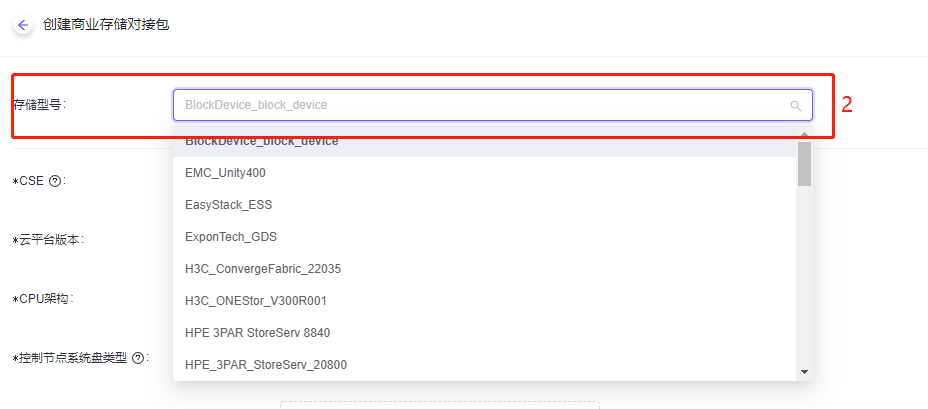

3.2 选择存储型号

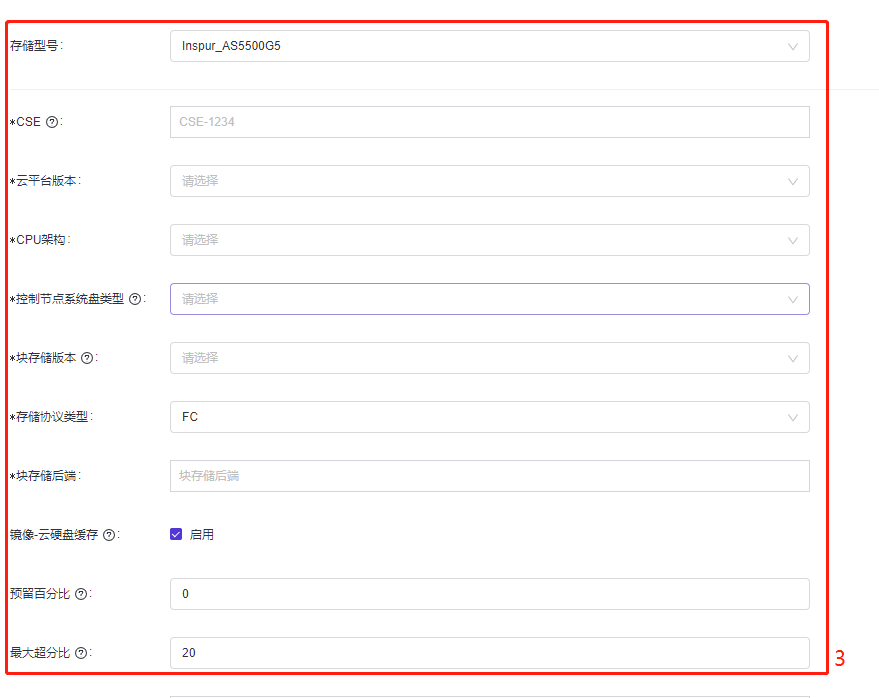

3.3 填写所需配置项
3.4 创建对接包
4. 通知管理员审批对接包
对接包创建后会自动提交管理(主：陈超喆，备：吴柏林/肖鹏)审批，请企业微信或电话联系管理员进行对接包审批。
在最新的工具中，创建完对接包后，无需即可立即直接下载，审批操作后续由管理员统一进行。
5. 下载对接包

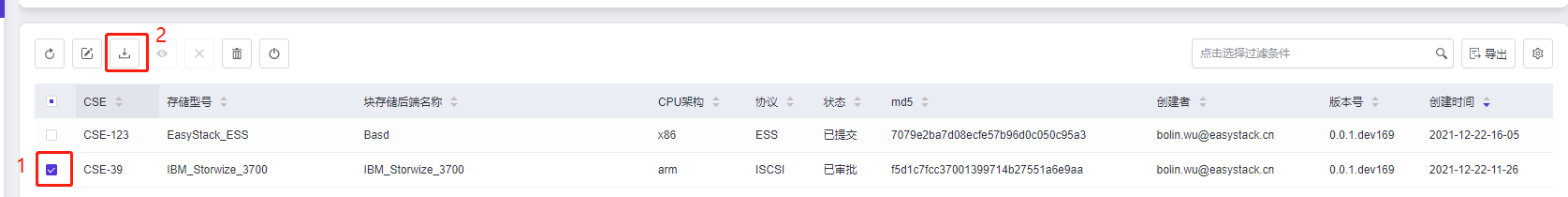

勾选状态已经通过审批的对接包，点击下载按钮，即可下载。
注：仅已审批、已完成状态的对接包可下载

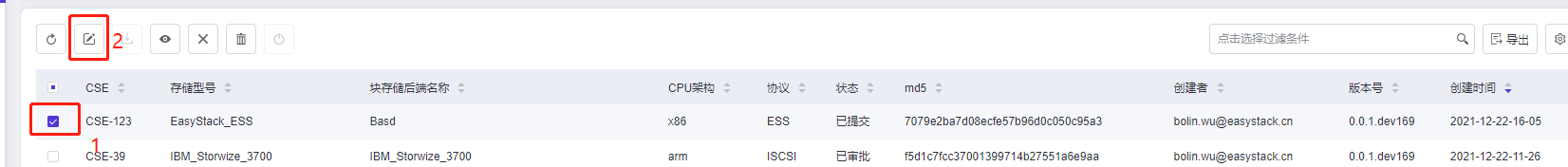

6. 修改对接包
勾选任意对接包，并点击修改按钮，即可对对接包的配置进行修改。
修改对接包不会删除原有对接包，会新增一个修改后的对接包。

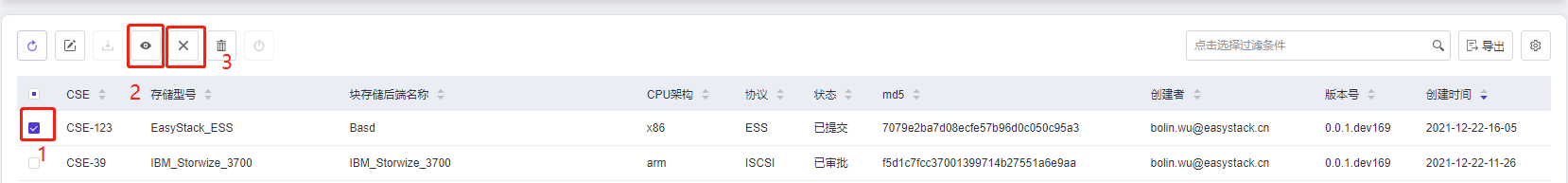

7. 反馈对接情况

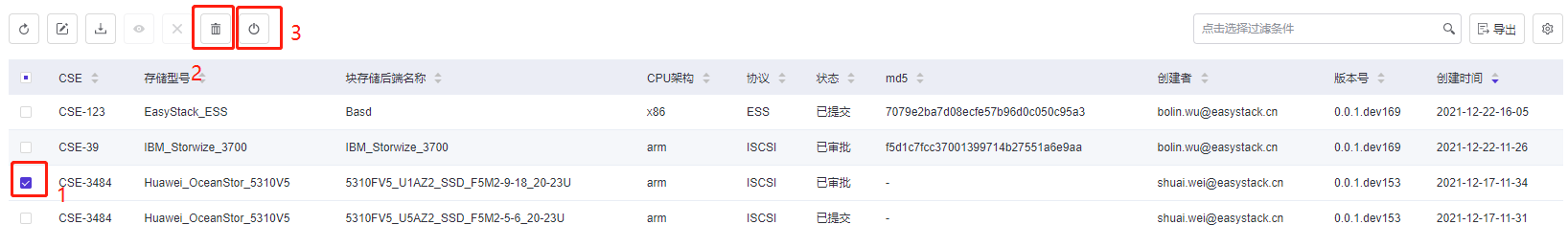

勾选对接包，点击图中2表示对接失败并废弃该对接包，点击图中3表示对接已完成
对接包废弃后将不可再进行下载。
8. 审批对接包（仅管理员）
勾选已提交的对接包，点击图中2审批通过或图中3拒绝本次申请
三、配置项详解

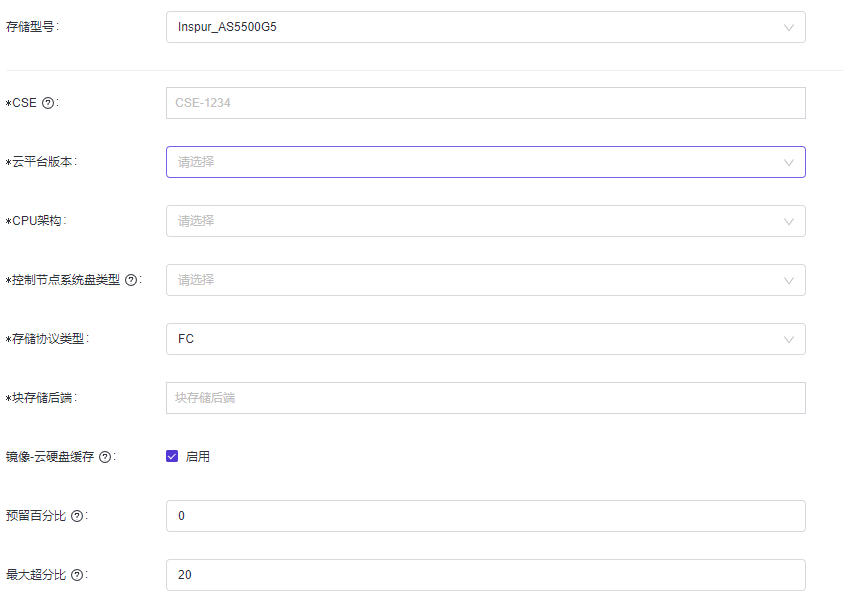

1. 必填公共配置项
配置项说明：
| 配置项名称 | 可选值/默认值 | 备注 |
|---|---|---|
| CSE | 该项目的CSE号。 | |
| 云平台版本 | 云平台版本。 | |
| CPU架构 | x86/arm | 云平台底座的架构。 |
| 控制节点系统盘类型 | hdd/ssd | 云平台控制节点的系统盘类型。 |
| 存储协议 | FC/ISCSI | 对接的存储协议。 |
| 块存储后端 | 块存储后端名称。每一个平台上对接的所有块存储中，名称不允许重复。 | |
| 镜像-云硬盘缓存 | True/False | 默认开启。 |
| 开启此功能需要商业存储支持克隆，加快镜像创建云硬盘速度。 | ||
| 预留百分比 | 0~100 | 默认0。商业存储预留百分比，预留空间不用于创建的资源。 |
| 最大超分比 | 1~20 | 默认20。允许云平台超分的比例，1表示不超分。 |

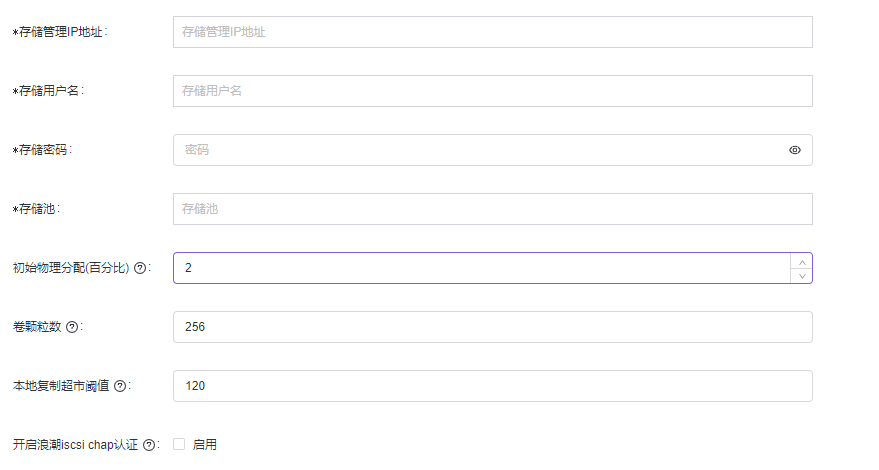

2. 存储特有配置项（Inspur AS5500G5为例）
相关配置说明请参考各存储的对接手册或用户手册

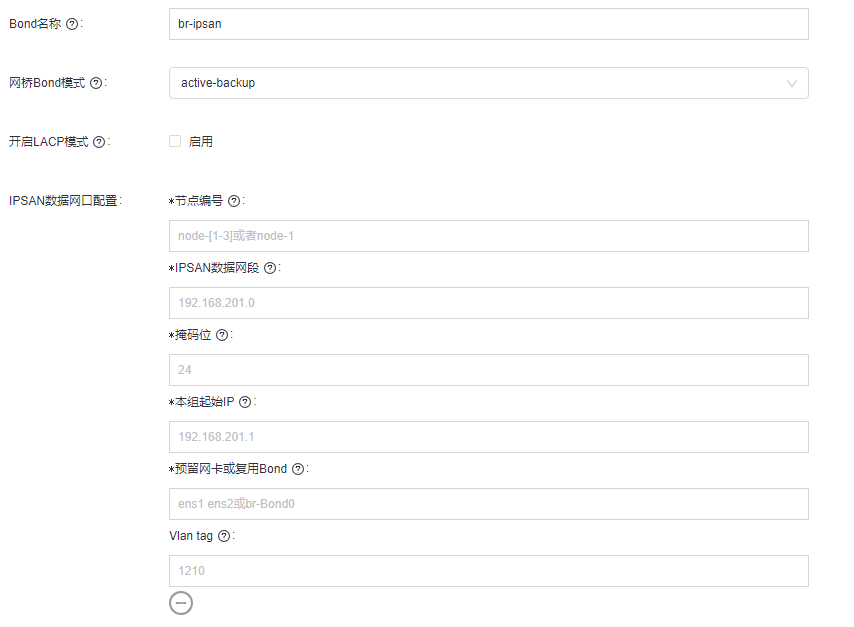

3. 网卡配置配置项说明(非必须)：
其中节点编号、IPSAN数据网段、掩码位、起始IP、网卡名称、Vlan tag 为一组，点击添加按钮可添加多组。
| 配置项 | 备注 |
|---|---|
| 网桥名称 | 默认br-ipsan。如无特殊需求请勿修改，修改后可能会影响hostha。 |
| bond模式 | 默认active-backup。如无特殊需求请勿修改。 |
| LACP模式 | 默认不开启。如无特殊需求请勿修改。 |
| 节点编号 | 本组网络需要配置的节点。 |
| IPSAN数据网段 | 本组网络的网络ip段。 |
| 掩码位 | 本组网络的掩码位 |
| 起始IP | 本组网络最小节点的ip。 |
| 预留网卡或复用Bond | 本组网络所需要的两个网卡名称(以空格隔开)或Bond名称。 |
| Vlan tag | 本组网络的vlan tag，非必须。 |
目前对接包仅支持节点上两个网口是单独预留，如果br-ipsan需要复用已有网卡，需手动配置。

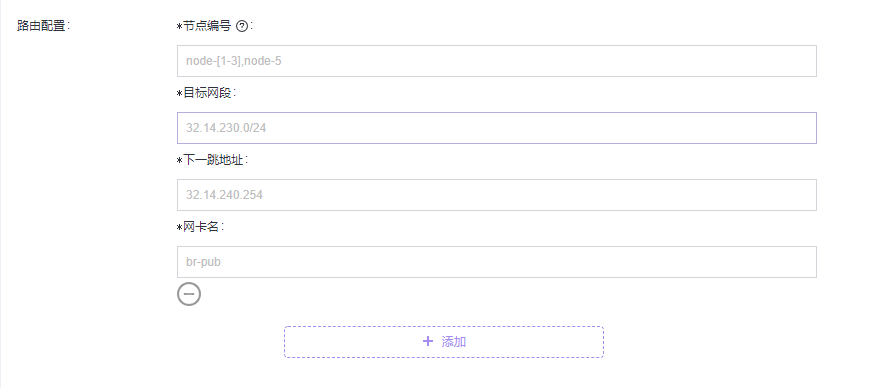

4. 路由配置
配置项说明：
| 配置项 | 备注 |
|---|---|
| 节点编号 | 需要配置路由的节点。 |
| 目标网段 | |
| 下一跳地址 | |
| 网卡名 | 路由网卡设备 |
5. 指定节点部署（如果无特殊需求，请勿填写）
将cinder-volume部署到指定节点，如果无特殊需求，请勿填写。

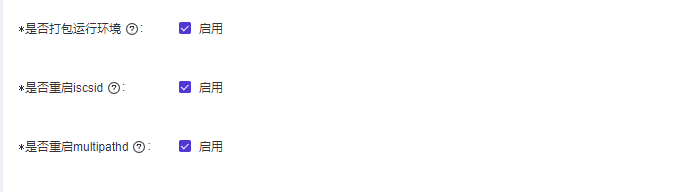

6. 对接包制作及加载优化（如果无特殊需求，请勿取消勾选)
配置项说明：
| 配置项 | 备注 |
|---|---|
| 是否重启multipathd | 默认重启。 |
| 若非FC/ISCSI对接，即可以取消勾选。 | |
| 若确定环境所有控制和计算节点均已被其他同系列存储的对接包重启了multipathd，且即可取消勾选。 |
- 取消勾选存在一定风险！！！除类似邮储项目需一次短时间内完成对接数十套存储的情况，建议都勾选
- 全部勾选会增加几分钟加载的时间，但可以保证对接包加载成功。
- 取消勾选会减小对应部分的时间消耗，但若环境不满足取消勾选的条件会导致对接包加载失败，导致更多的时间消耗。
四、制作支持人员
| 主 | 备 | |
|---|---|---|
| 对接包审批 | 陈超喆 | 肖鹏/吴柏林 |
| 制作工具维护 | 吴柏林/肖鹏 |
