配置云内对等连接

time 更新时间:2022-10-26 16:30:55

背景描述

通过配置用户内部网络中多个路由器之间的对等连接,可以实现云内路由器下各子网之间的三层网络互通。本文将以配置两个用户路由器的对等连接为例,介绍如何在该云平台中配置内部网络的对等连接,实现云内三层网络互通。

警告:

在配置多个用户路由器之间的云内对等连接时,请确保各路由器的子网不发生冲突。

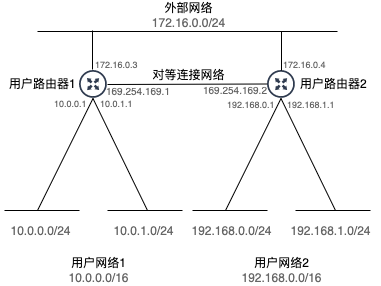

../images/sdnnet_image_03.png

本实践方案中,具体网络规划信息如下(其中,用户网络与外部网络假定已完成相关配置,具体信息如上图所示,下表仅展示需另添加的信息):

类型 配置 说明
对等连接网络 * 名称:peer_network
* 网络类型:内部网络
* 网络模式:Geneve
* 子网:
- 名称:peer_network_default_ipv4_subnet
- 网段:169.254.169.0/29
- 网关地址:不设置
- DHCP服务:关闭
用于建立两个用户路由器之间的对等连接。
用户路由器1 * 名称:user_router_1
* 路由器连接:
- 子网:peer_network_default_ipv4_subnet:169.254.169.0/29;子网IP:169.254.169.1
* 静态路由:
- 目的CIDR:192.168.0.0/16;下一跳:169.254.169.2
用于建立用户网络、外部网络与其他内部网络之间的连接。
用户路由器2 * 名称:user_router_2
* 路由器连接:
- 子网:peer_network_default_ipv4_subnet:169.254.169.0/29;子网IP:169.254.169.2
* 静态路由:
- 目的CIDR:10.0.0.0/16;下一跳:169.254.169.1
用于建立用户网络、外部网络与其他内部网络之间的连接。

操作步骤

  1. 创建对等连接网络。

    请依据本实践方案中的网络规划信息,参考以下操作步骤,创建对等连接网络。

    1. 在云平台的顶部导航栏中,依次选择[产品与服务]-[网络]-[网络],进入“网络”页面。

    2. 单击 创建网络 ,进入“创建网络”页面。

    3. 配置参数后,单击 创建网络 ,完成操作。其中,各参数的具体说明,请参考 创建二层基础网络

  2. 创建用户路由器。

    请依据本实践方案中的网络规划信息,参考以下操作步骤,依次创建用户路由器1和用户路由器2。

    1. 在云平台的顶部导航栏中,依次选择[产品与服务]-[网络]-[路由器],进入“路由器”页面。

    2. 单击 创建路由器 ,弹出“创建路由器”对话框。

    3. 配置参数后,单击 创建 ,完成操作。其中,各参数的具体说明,请参考 创建路由器

  3. 设置用户路由器的子网连接。

    请依据本实践方案中的网络规划信息,参考以下操作步骤,依次设置用户路由器1和用户路由器2的子网连接。

    1. 在“路由器”页面中,单击待操作路由器的名称 ,进入其详情页面。

    2. 在[路由器连接]页签中,单击 连接子网 ,弹出“连接子网”对话框。

    3. 配置参数后,单击 连接 ,完成操作。

  4. 设置用户路由器的静态路由。

    请依据本实践方案中的网络规划信息,参考以下操作步骤,依次设置用户路由器1和用户路由器2的静态路由。

    1. 在“路由器”页面中,单击待操作路由器的名称 ,进入其详情页面。

    2. 在[静态路由]页签中,单击 添加静态路由 ,弹出“添加静态路由”对话框。

    3. 配置参数后,单击 连接 ,完成操作。

结果验证

通过查看当前云平台的网络拓扑结构,确认各设备与资源之间的结构关系。

  1. 在云平台的顶部导航栏中,依次选择[产品与服务]-[网络]-[网络拓扑],进入“网络拓扑”页面。

  2. 在“网络拓扑”页面中,查看当前云平台的网络拓扑结构图。
