易捷行云云基础设施解决方案具备持续进化的特性和多样灵活的部署架构，以下主要介绍基本部署要求和常见架构部署拓扑。
基本要求
云基础设施主要的硬件需求为服务器，一般简称为节点，根据其提供的能力简称为控制节点、计算节点、存储节点、裸金属节点、SDN控制节点、SDN网络节点、裸金属网关节点等。
基本部署要求：
网口配置：节点一般的网口配置要求为，2个千兆网口+4个万兆网口，也支持6万兆，2千兆+6万兆、25G网口等配置。本文提供的所有示例都以2个千兆网口+4个万兆网口为基准。
双接入：采用双接入的接线模式，相同网卡上的不同网口接入到2个交换机上。
IPMI管理：通过独立的IPMI管理交换机实现节点的带外管理。
对接商业存储：建议采用独立的网卡或FC-HBA卡进行存储对接，存储网络独立组网。

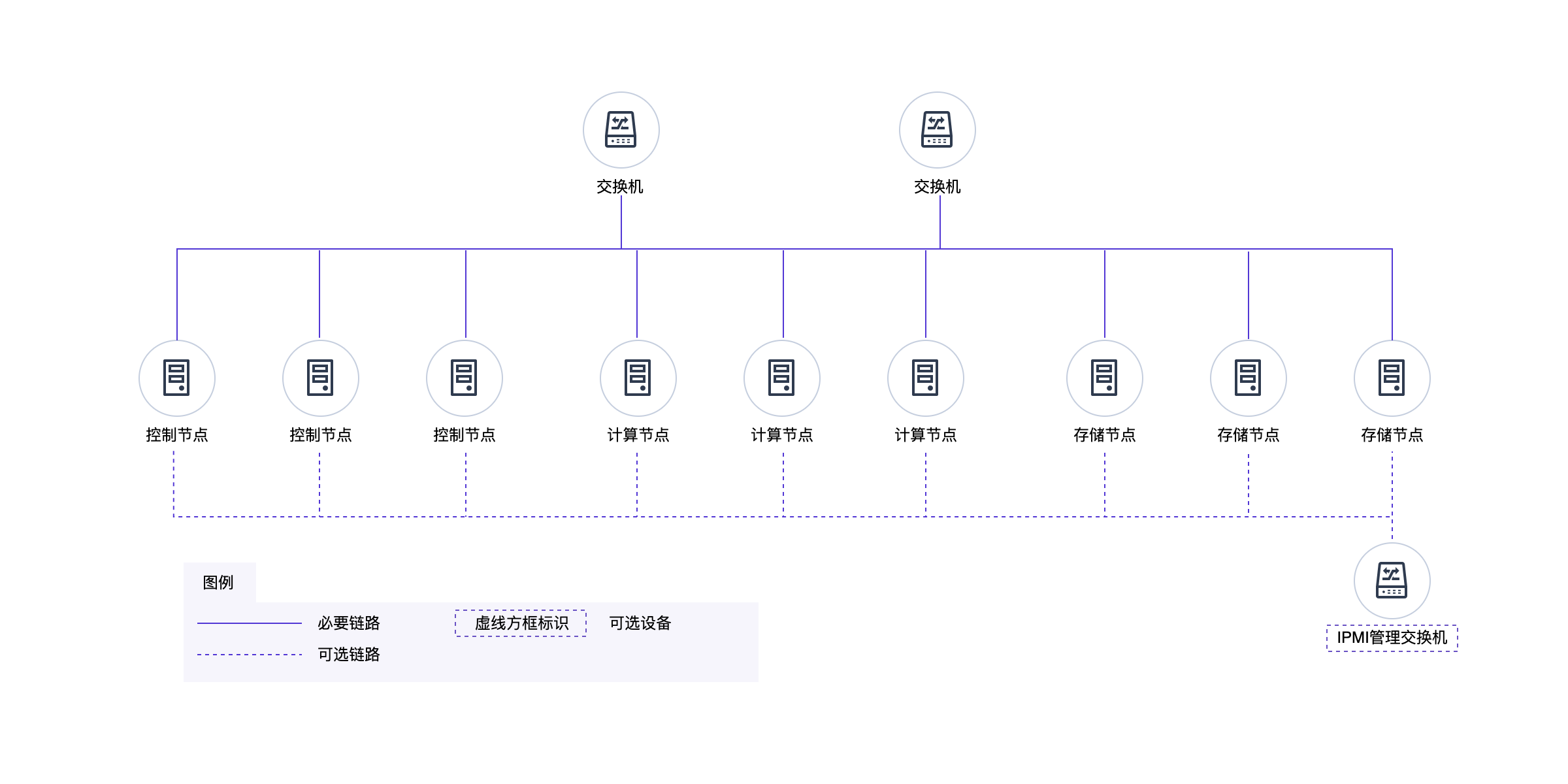

基础架构拓扑
可以通过IPMI的方式对节点进行带外管理。
可以在架构设计上将存储交换机与业务交换机分离。

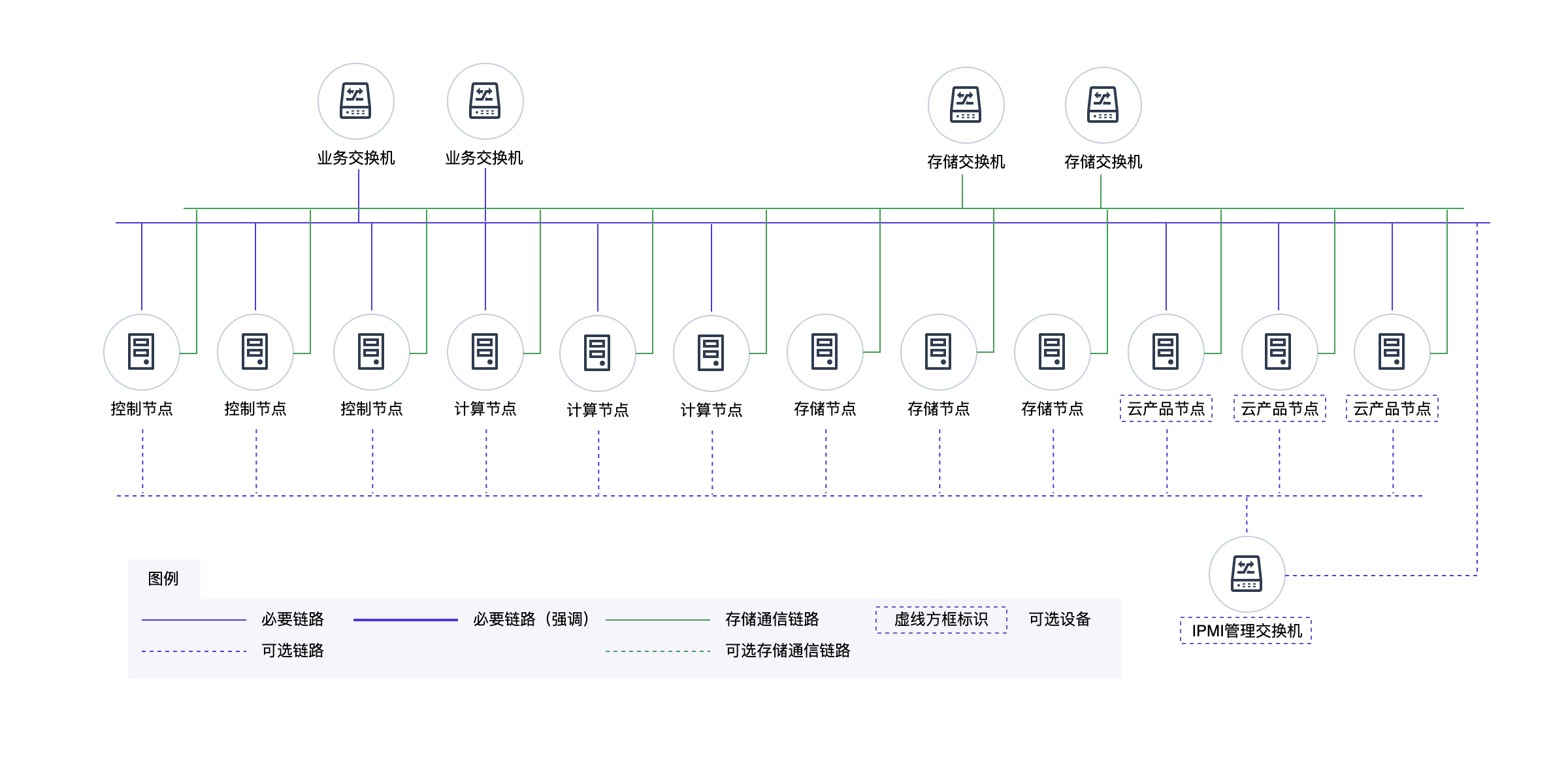

云产品节点是云基础设施解决方案增加云产品的必要节点，支持以虚拟机的方式运行在计算机节点上，也可以采用单独的服务器运行，最小规模为3台。图2:基础架构拓扑（分离设计）

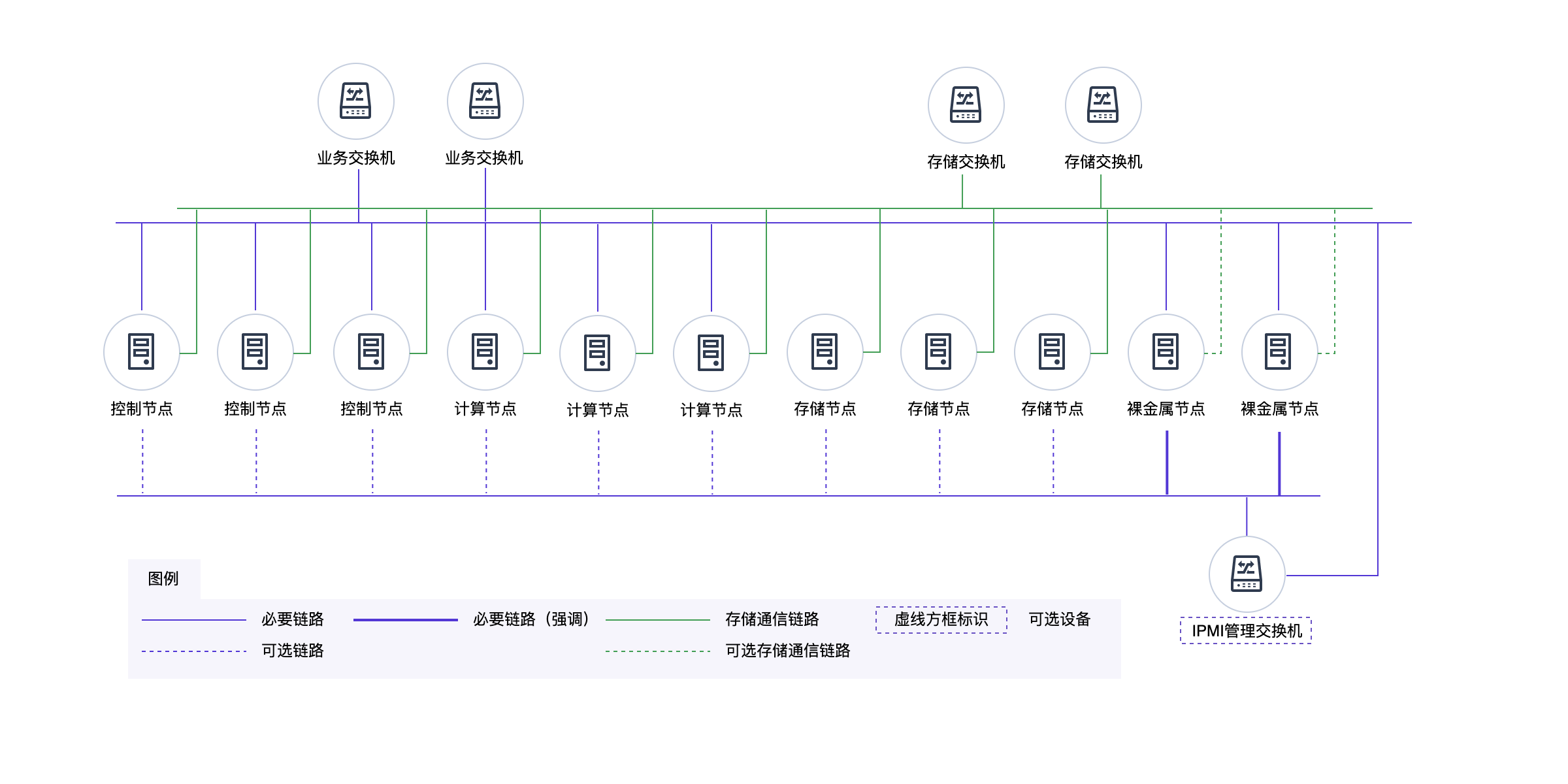

裸金属应用场景
裸金属场景需要注意云产品节点必须能够访达裸金属节点的IPMI。

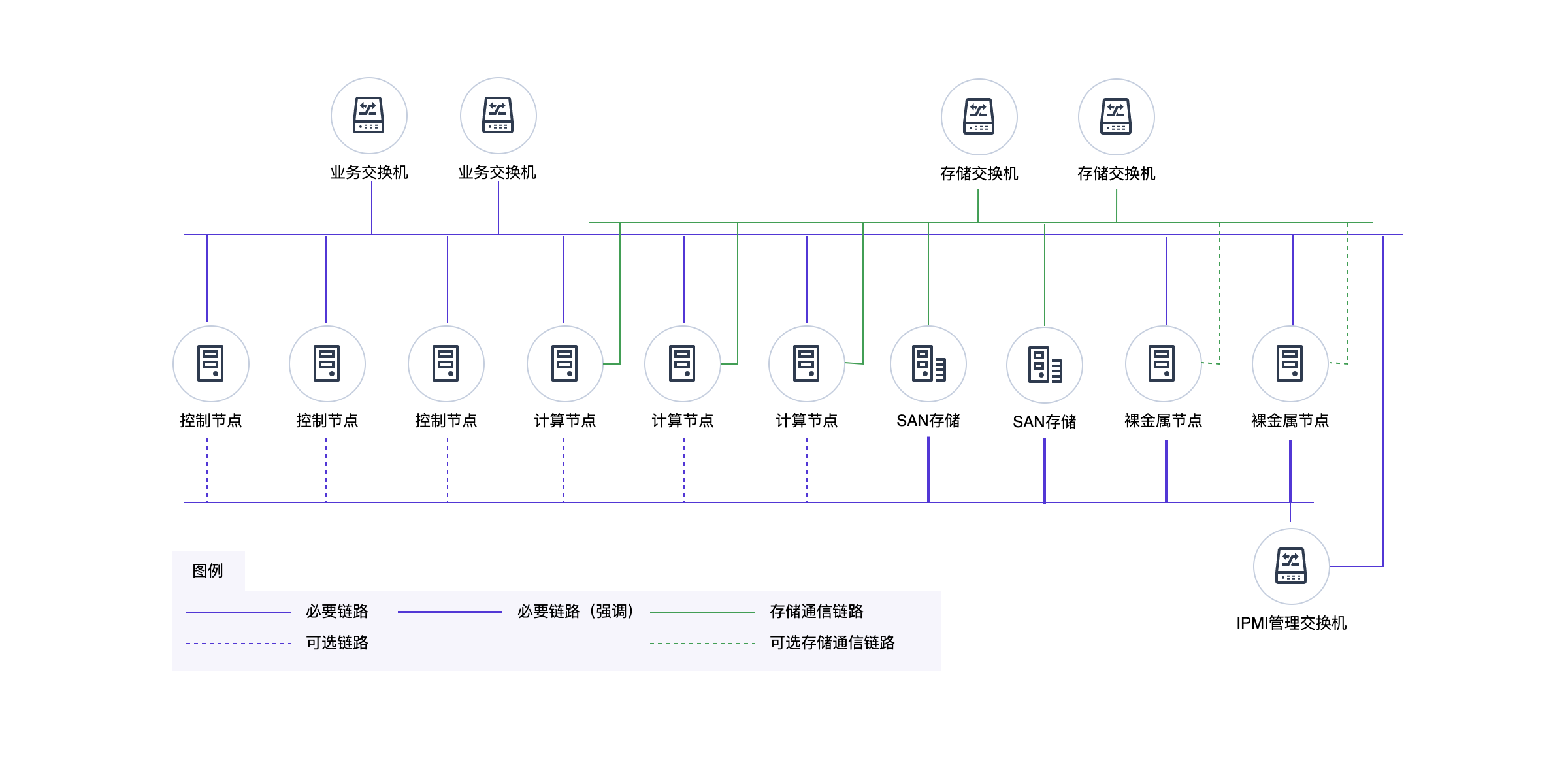

SAN存储应用场景
SAN存储场景最小规模为3控制节点+3计算节点+SAN存储。
该场景需要注意控制节点需要能够访问SAN存储的管理口。
SAN存储一般都采用分离的交换机设计，FC-SAN存储必须采用光纤存储交换机独立组网并在计算节点配置FC-HBA卡。
裸金属使用SAN存储需要额外配置对应的HBA卡。

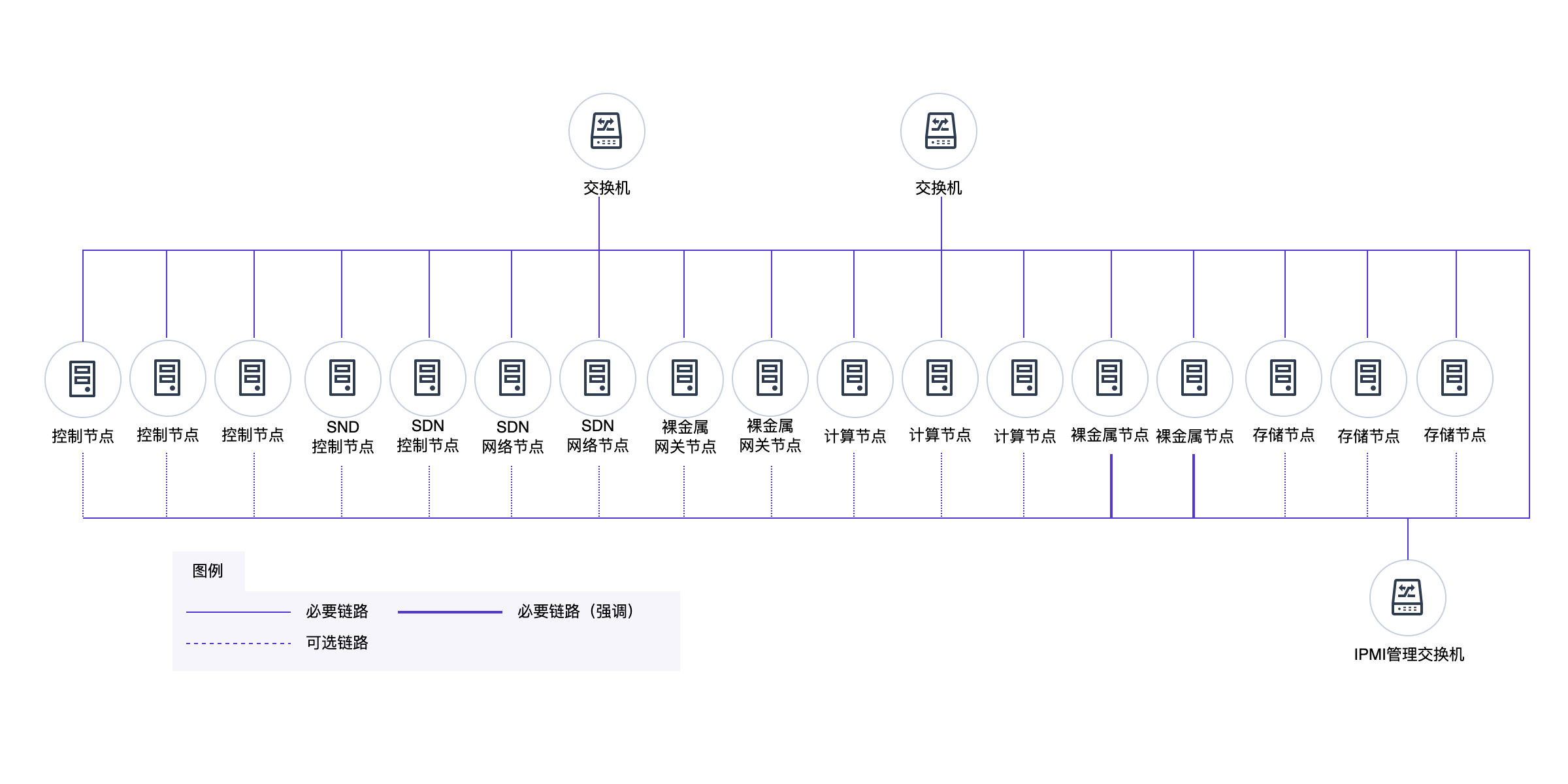

软SDN应用场景
软SDN场景一般具备控制节点、计算节点、存储节点、SDN控制节点、SDN网络节点+裸金属网关节点、裸金属节点等节点角色。此处只做基础的逻辑展示。
SDN控制节点用于管理环境的网络，最小规模为2个。
SDN网络节点用与平台对外流量的出入口，最小规模为2个。
裸金属网关用于帮助裸金属节点实现二层互通、公网IP等功能，最小规模为2个。
