利用7层负载均衡策略构建https域名映射服务

time 更新时间:2022-04-14 16:03:25

背景描述

负载均衡器可以将来自公网地址的访问流量分发到多个资源上,并支持自动检测并隔离不可用的资源,提高业务的服务能力和可用性。用户可以灵活调整资源池中的资源,而不影响业务的正常访问,并且,负载均衡器通过将所收到的网络流量转发到工作负载较低的资源上,从而使整个资源集群以高效的方式快速处理访问流量。此外,通过为HTTP/HTTPS负载均衡监听器配置L7策略,可以对流入负载均衡器的流量进行高级控制,使不同客户端在连接到同一负载均衡器的情况下,能够依据所配置的L7策略进行自定义转发。本文通过利用7层负载均衡策略来构建https域名映射服务为例,介绍如何借助四台云主机托管Web应用程序以便支持生产工作负载,同时实现对流量的高级管控。

前提条件

  • 已完成 前置条件准备
  • 已申请一个 Let’s Encrypt 证书。
  • 已创建四台规格相同的云主机,用于托管Web应用程序。
  • 已准备一个可供外部访问的公网IP地址。

操作步骤

  1. 配置Web应用程序。

    1. 在云平台的顶部导航栏中,依次选择[产品与服务]-[计算]-[云主机],进入“云主机”页面。

    2. 单击各云主机所在行的VNC图标,访问其控制台并登录云主机。

    3. 安装并启动nginx服务器。具体命令如下:

      yum install nginx
      systemctl start nginx

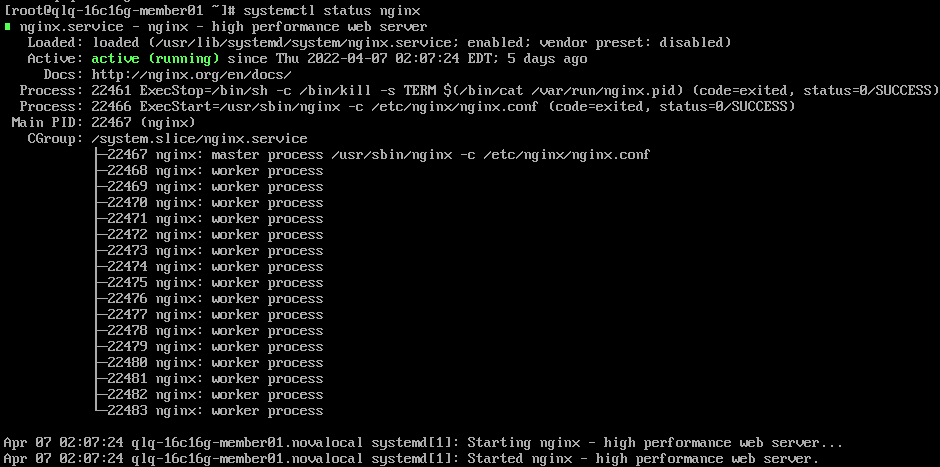

    4. 确认nginx服务器启动成功。具体命令如下:

      systemctl status nginx


      ../images/dlb_bp_image_04.png

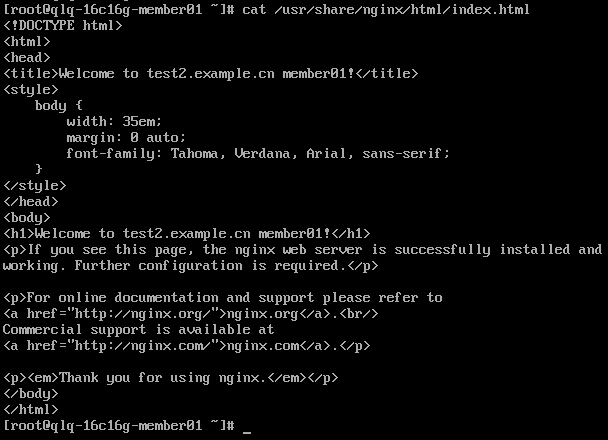

    5. 请参考下图,依次修改四台云主机的nginx index文件,方便对每台云主机进行标识。

      ../images/dlb_bp_image_05.png

  2. 创建负载均衡器。

    1. 在云平台的顶部导航栏中,依次选择[产品与服务]-[网络]-[独享型负载均衡],进入“独享型负载均衡”页面。

    2. ​单击 创建负载均衡器 ,弹出“创建负载均衡器”对话框。

    3. “子网”选择云主机所在子网,并配置其他参数后,单击 保存 ,完成负载均衡器创建。其中,各参数的具体说明,请参考 创建负载均衡器

    4. 绑定公网IP。

      1. 在“独享型负载均衡”页面中,勾选上述负载均衡器后,单击 绑定公网IP ,弹出“绑定公网IP”对话框。

      2. 配置参数后,单击 绑定 ,完成操作。

  3. 创建监听器和资源池。

    由于在本实践方案中,将采用配置重定向到资源池的L7策略方式,实现对流量的高级管控。所以在创建监听器时,除为其新建默认资源池外,还将为其另创建一个重定向资源池。其中,各参数的具体说明,请参考 创建监听器

    1. 在“独享型负载均衡”页面中,单击上述负载均衡器名称,进入其详情页面。在该详情页面的[监听器]页签中,单击 创建监听器 ,进入“创建监听器”的“监听器配置”页面。

    2. 在“监听器配置”页面中,“协议”选择“HTTPS”,“协议端口”输入“443”,并配置其他参数后,单击 下一步:资源池配置 ,进入“资源池配置”页面。

    3. 在“资源池配置”页面中,“资源池”选择“新建”,“协议”选择“HTTP”,“负载方式”选择“轮询”,并配置其他参数后,单击 确认 ,完成监听器和默认资源池的创建。

    4. 创建重定向资源池。

      1. 在上述负载均衡器详情页面的[资源池]页签中,单击 创建资源池 ,进入“创建资源池”页面。

      2. 配置参数后,单击 创建 ,完成操作。

  4. 配置L7策略。

    在本实践方案中,将对请求域名中包含 test1.example.cntest2.example.cn 的流量,采取重定向到重定向资源池的L7策略。其中,各参数的具体说明,请参考 创建监听器

    1. 创建L7策略。

      1. 在上述负载均衡器详情页面的[监听器]页签中,单击监听器名称 ,进入其详情页面。在详情页的“7层负载均衡策略”区域框中,单击 创建7层负载均衡策略 ,弹出“创建7层负载均衡策略”对话框。

      2. “动作”选择“重定向到资源池”,“资源池”选择上述重定向资源池,并配置其他参数后,单击 保存 ,完成操作。

    2. 创建L7规则。

      1. 在“7层负载均衡策略”区域框中,单击待操作L7策略名称后的展开箭头,展开L7规则区域框。

      2. 单击 创建 ,弹出“创建规则”对话框。“匹配内容类型”选择“HOST_NAME”,“匹配规则类型”选择“正则”,“匹配内容”输入“test1.example.cn”,并配置其他参数后,单击 保存 ,完成针对 test1.example.cn 流量的规则创建。

      3. 重复上一步,创建针对 test2.example.cn 流量的规则。即“匹配内容”请输入“test2.example.cn”。

  5. 分别配置默认资源池和重定向资源池中资源。

    在本实践方案中,将为默认资源池配置两台云主机,为重定向资源池配置另外两台云主机。具体配置步骤如下:

    1. 在上述负载均衡器详情页面的[资源池]页签中,单击待操作资源池的名称,进入其详情页面。

    2. 在“资源列表”区域框中,单击 添加资源 ,弹出“添加资源”对话框。

    3. 在“添加资源”页面中,选择对应云主机后,单击 下一步:资源配置 ,进入“资源配置”页面。

    4. 在“资源配置”页面中,配置参数后,单击 下一步:确认信息 ,进入“确认信息”页面。

    5. 在“确认信息”页面中,确认各资源的配置信息后,单击 添加 ,完成操作。

结果验证

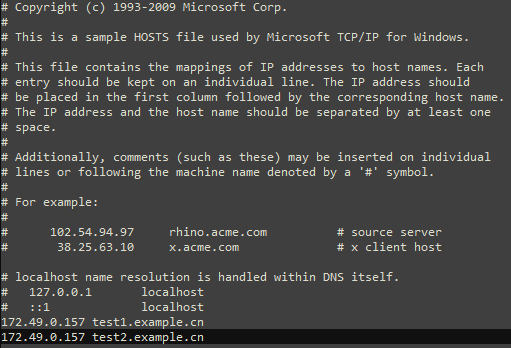

  1. 在本地计算机的 hosts 文件中,添加对公网IP地址的域名访问映射。

../images/dlb_bp_image_07.png

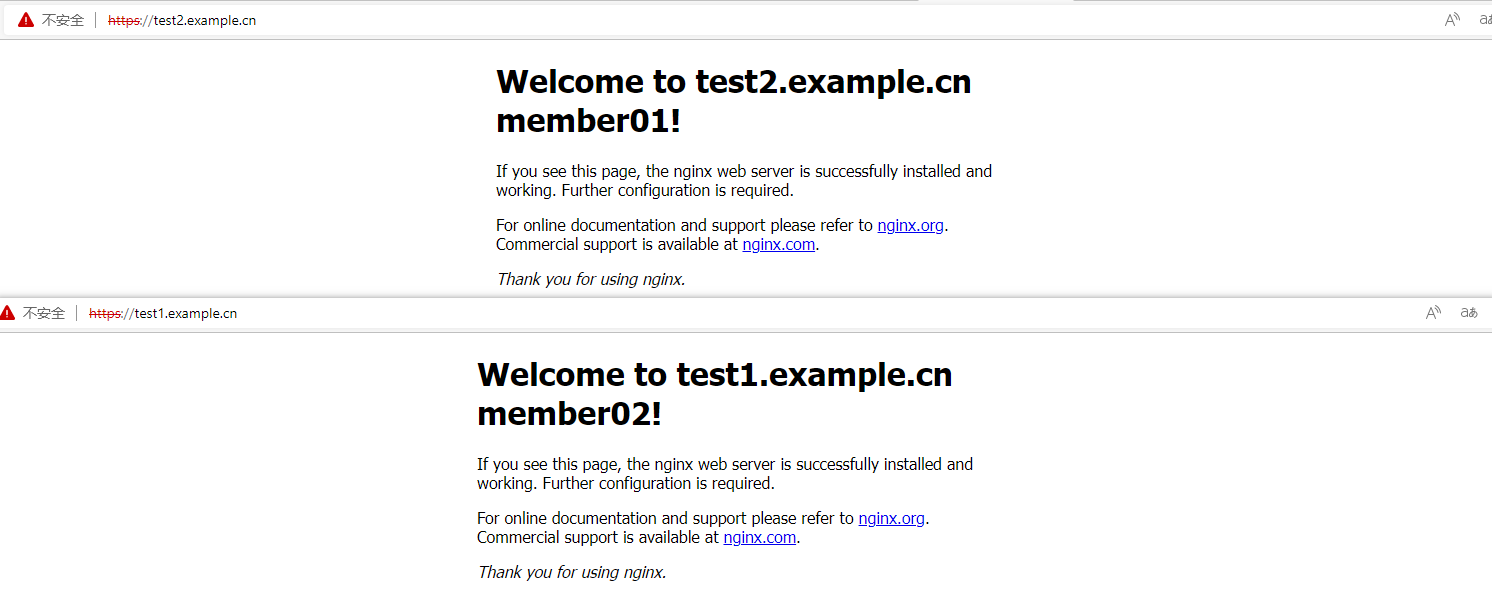

  1. 在本地计算机的浏览器地址栏中输入 https://test1.example.cnhttps://test2.example.cn,访问对应内容。

    ../images/dlb_bp_image_08.png
