本操作用于在云平台中注册并配置专为裸金属主机提供计算、存储等服务的物理服务器，即裸金属节点。通过注册裸金属节点和创建端口两步骤，实现裸金属节点的注册与配置。
注册裸金属节点
本操作用于在云平台中注册裸金属节点，具体注册方式可选择单个注册或批量注册，请根据客户实际业务情况和注册数量酌情选择。两种注册方式的具体操作说明请参见下文。
单个注册
在云平台的顶部导航栏中，依次选择[产品与服务]-[裸金属管理]-[裸金属节点]，进入“裸金属节点”页面。
在“裸金属节点”页面中，单击页面上方的

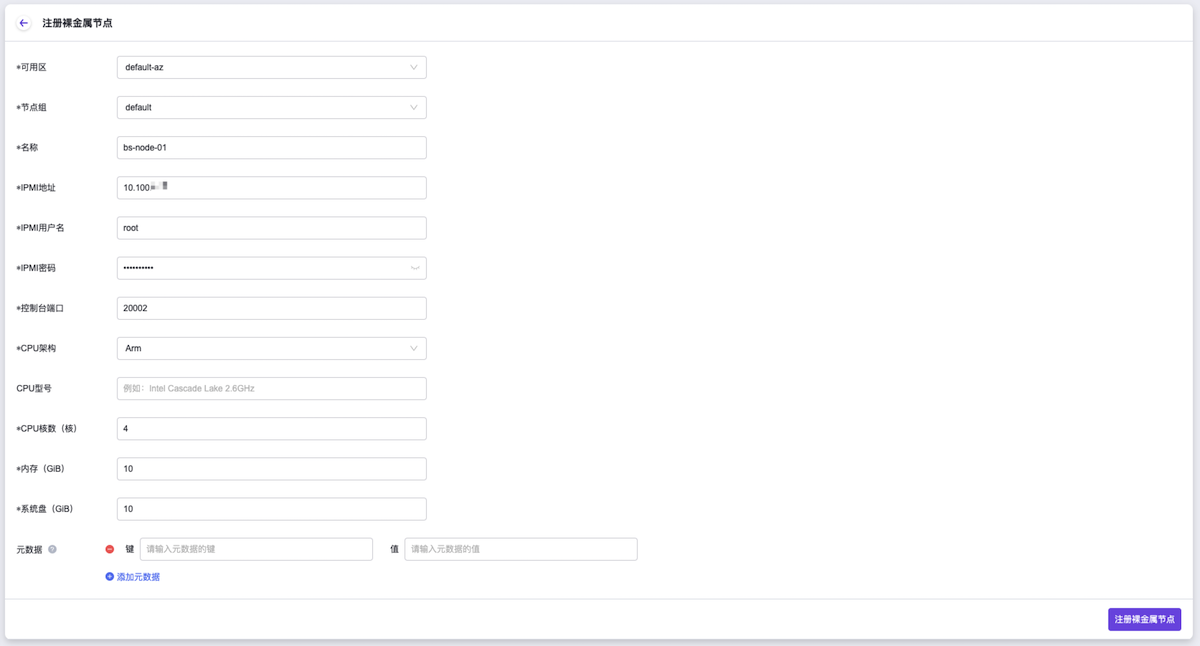

注册裸金属节点，进入“注册裸金属节点”页面。在“注册裸金属节点”页面中，按照如下说明输入节点信息后，单击
注册裸金属节点，开始注册裸金属节点，并关闭当前页面。
参数 说明 可用区 该裸金属节点的所在可用区。请选择上述前提准备操作中新建的可用区。 节点组 该裸金属节点的所在节点组。请直接选择由系统自动生成的参数值即可。 名称 该裸金属节点的名称。 IPMI地址 该裸金属节点的IPMI地址，即BMC（基板管理控制器）的访问地址。 IPMI用户名 该裸金属节点的IPMI用户名，即登录BMC（基板管理控制器）的用户名。 IPMI密码 该裸金属节点的IPMI密码，即登录BMC（基板管理控制器）的密码。 控制台端口 该裸金属节点的控制台端口号。该参数值范围为20000～40000。在配置时请确保云平台中各裸金属节点的控制台端口号互不相同。 CPU架构 该裸金属节点的CPU架构。该参数值可选Arm 或 x86。 CPU型号（可选） 该裸金属节点的CPU型号。 CPU核数 该裸金属节点的CPU核数。 内存 该裸金属节点的内存容量。 系统盘 该裸金属节点的系统磁盘容量。 元数据（可选） 该裸金属节点的附加信息，可以用来区分同种配置的多个节点。该参数值以键值对形式存储。
批量注册
在云平台的顶部导航栏中，依次选择[产品与服务]-[裸金属管理]-[裸金属节点]，进入“裸金属节点”页面。
在“裸金属节点”页面中，单击页面上方的

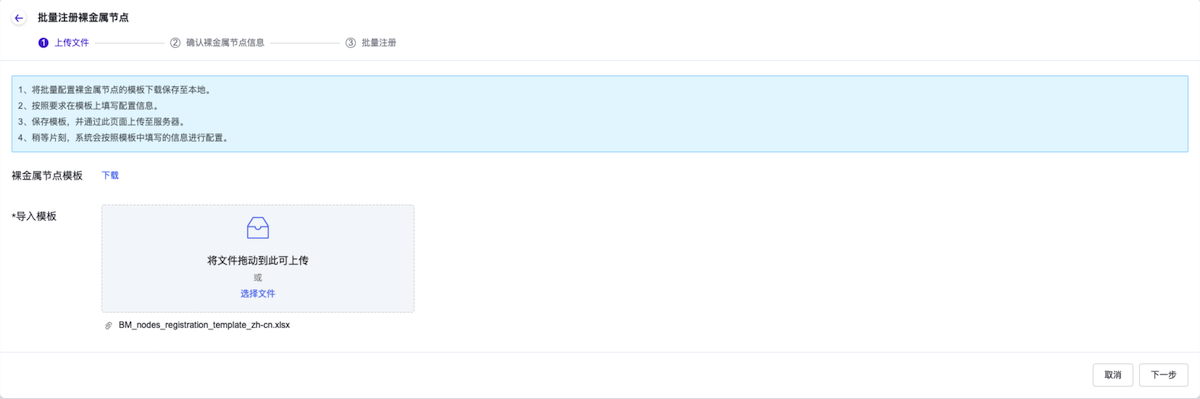

批量注册，进入“批量注册裸金属节点”的“上传文件”页面。在“上传文件”页面中，请先单击裸金属节点模板行的
下载，下载模板并按要求填写配置信息后，再将该模板文件拖动至当前注册页面或在当前注册页面单击选择文件选择该模板文件。最后，单击下一步，进入“确认裸金属节点信息”页面。
在“确认裸金属节点信息”页面中，确认各节点信息无误后，单击
下一步，开始注册节点，并进入“批量注册”页面。在“批量注册”页面中，等待节点注册完成后，单击
确认，完成节点批量注册，并关闭当前页面。
创建端口和端口组
本操作用于在裸金属节点中创建端口和端口组以承载裸金属主机网卡的运行。裸金属节点中的一个独立端口或端口组，分别对应裸金属主机中的一个网卡或一个bond设备。
请根据客户实际采用的网络方案和业务情况，酌情创建足量的端口或端口组。
说明：
- 在配置裸金属节点的端口组中端口时，请务必与交换机上配置的链路聚合中端口一一对应。
- 当端口或端口组数量少于所规划的裸金属主机网卡数量时，会导致裸金属主机无法成功创建，请谨慎操作。
- 对于裸金属主机，通过创建方式挂载的网络将直接自动配置为该裸金属主机的网卡，但是，通过连接网络方式挂载的网络无法自动配置为网卡，还需额外进行手动配置。
| 网络方案 | 说明 |
|---|---|
| 动态配置网络方案（SDN） | 请按照SDN厂商的指导进行操作。 |
| 动态配置网络方案（NGS Agent） | * 支持端口组和独立端口混用。即支持在同一裸金属节点中，将部分端口绑定为端口组使用，剩余端口直接独立使用。 * 在同一个裸金属节点中，必须至少有一个端口的“PXE”配置为开启。 * 在同一个端口组中，所有端口的“本地链路连接”参数中，“端口ID”参数的值必须相同，且均为与该裸金属节点网络端口相连的交换机链路聚合端口的ID。 |
| 预配置网络方案 | * 支持端口组和独立端口混用。推荐使用方式为：预留一个“PXE”配置为开启的独立端口作为部署端口，剩余端口全部用于创建端口组。 * 在裸金属节点中创建端口时，请严格遵循以下顺序：用于端口组的端口->独立端口（非部署端口）->独立端口（部署端口）。 在裸金属主机的创建过程或连接网络过程中，裸金属服务为其网络自动匹配端口或端口组的顺序如下：端口组->开启PXE配置的独立端口->未开启PXE配置但创建时间较早的独立端口。 * 请务必在完成所有端口和端口组的创建后，再创建裸金属主机。 |
| 后配置网络方案 | 支持端口组和独立端口混用。 |
创建端口。
在上述裸金属节点详情页面中，选择[端口]页签后，单击端口列表上方的

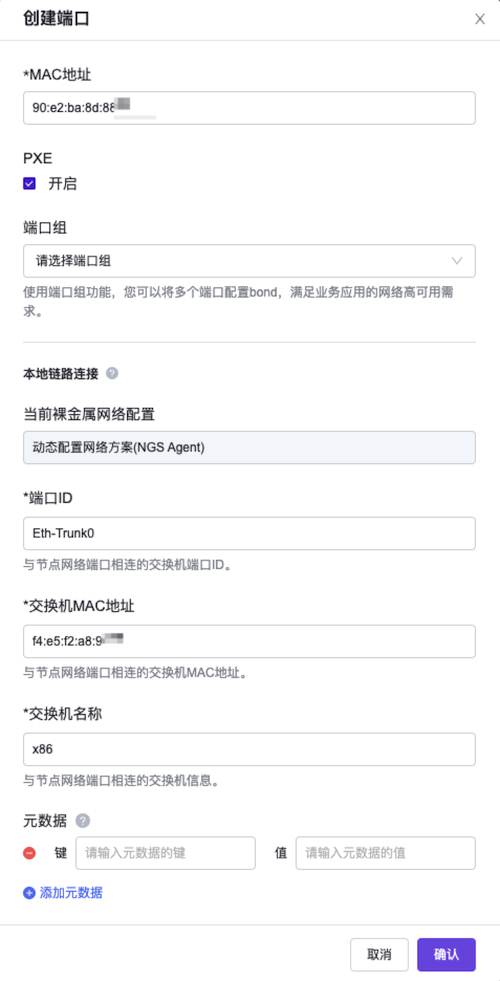

创建端口，弹出“创建端口”对话框。在“创建端口”对话框中，按照如下说明输入端口信息后，单击
确认，开始创建端口，并关闭对话框。说明：
- 当裸金属网络配置为“预配置网络方案”或“后配置网络方案”时，无需配置“本地链路连接”参数。
- 当裸金属网络配置为“动态配置网络方案（NGS Agent）”时，请务必配置“本地链路连接”的“端口ID”、“交换机MAC地址”和“交换机名称”参数。
- 当裸金属网络配置为“动态配置网络方案（SDN）”时，请务必配置“本地链路连接”的“端口ID”和“交换机MAC地址”参数。
参数 说明 MAC地址 该裸金属节点端口的MAC地址。 PXE 该裸金属节点端口的PXE属性是否开启。 端口组（可选） 该裸金属节点端口的所属端口组。通过端口组功能，可为多个端口配置bond绑定，满足业务应用的网络高可用需求。 本地链路连接（可选） 端口ID 与该裸金属节点网络端口相连的交换机链路聚合端口的ID。当裸金属网络配置为“动态配置网络方案（NGS Agent）”时，若该端口未加入端口组，则该参数值为与该端口相连的交换机端口ID，如10GE1/0/0；若该端口被加入端口组，则该参数值为交换机上对应的链路聚合端口ID，如Eth-Trunk0。 交换机MAC地址 与该裸金属节点网络端口相连的交换机链路聚合端口的MAC地址。 交换机名称 与该裸金属节点网络端口相连的交换机链路聚合端口的名称。该名称需要与“裸金属网络配置”页面中所添加交换机的名称保持一致。 元数据 该裸金属节点端口的附加信息，可以用来区分同种配置的多个端口。该参数值以键值对形式存储。
（可选）创建端口组。
当需要配置多端口bond绑定，满足业务应用的网络高可用需求时，请执行该步骤。否则，可跳过本步骤。
在“裸金属节点”页面中，单击裸金属节点名称 ，进入其详情页面。在该详情页面的[端口组]页签中，单击端口组列表上方的

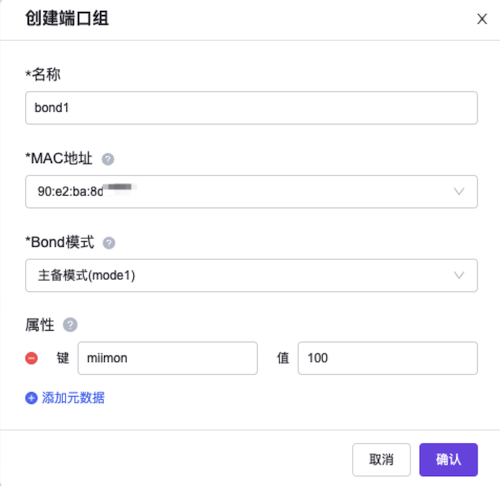

创建端口组，弹出“创建端口组”对话框。在“创建端口组”对话框中，按照如下说明输入端口组信息后，单击
确认，开始创建端口组，并关闭对话框。
参数 说明 名称 该裸金属节点端口组的名称。 MAC地址 该裸金属节点端口组的MAC地址。该端口组MAC地址需要与加入到该端口组的某个端口MAC地址相同，请从要加入到该端口组的端口中选择一个合适的端口MAC地址作为端口组的MAC地址（建议选择最小的端口MAC地址），系统会自动将选择的端口添加到端口组。 Bond模式 该裸金属节点端口组的Bond模式。该参数值可选主备模式（mode1）或动态链路聚合模式（mode4）。
* 当参数值选择“主备模式（mode1）”时，只有一个网卡处于活动状态，当一个宕掉另一个马上由备份转换为主网卡，提供网络容错能力。
* 当参数值选择“动态链路聚合模式（mode4）”时，需要交换机支持802.3ad协议，使其与交换机的聚合LACP方式配合使用。属性（可选） 该裸金属节点端口组的Bond模式属性。该参数值以键值对形式保存，请逐个对应输入属性名称和属性值。常见属性有miimon(监测网络链接的频度，单位是毫秒)和xmit_hash_policy（网络传输的hash策略）。
